PRODUKTBEREICHE
Flüssiggas (LPG) Umschlagsysteme
Belade- und Entladeanlagen für flüssige Kohlenwasserstoffgase zur Befüllung und Entleerung von speziellen Kesselwagen und Tankwagen mit Flüssiggasen im automatischen Betrieb
Die Dipl.-Ing. Scherzer GmbH konzipiert die Lager- und Umschlagsanlagen individuell nach den Erfordernissen der Kunden entsprechend der nationalen Normen und Richtlinien. Konfiguriert werden die Anlagen entsprechend der kundenseitig spezifizierten Anfrage oder entsprechend unserer langjährigen Erfahrung.
- Auslegung der Belade- und Entladesysteme (Füllpositionen)
- Automationsgrad (ETA/MSR)
- PC-Systeme (Verladerechner, Visualisierungsrechner, Tankmanagement-Systeme)
- Messwerterfassungssysteme (Masse, Volumen)
- Sicherheitstechnische Ausrüstungen (Feuerlösch-, Havarie- und Meldesysteme)
- Lagerkapazitäten (Tanks, Tankausrüstungen)
- Nebenanlagen (Pumpen, Kompressoren, Verdampfer)
- Bau- und Montageleistungen (bei schlüsselfertigen Anlagen)
- Chefmontage (bei nicht schlüsselfertigen Anlagen)
- Inbetriebnahme der Anlagen
- Schulung des Betriebspersonals
Die Dipl.-Ing. Scherzer GmbH hat sich auf die Befüll- und Entleerungsanlagen von speziellen Kesselwagen mit den höchsten Ansprüchen an die Anlagen spezialisiert. Die Konzeption der Anlagen zum Umschlag flüssiger Kohlenwasserstoffgase und ihrer Gemische entspricht höchsten Ansprüchen an die Brand- und Betriebssicherheit sowie einer sehr benutzerfreundlichen automatisierten Gesamtanlage.
Auslegung der Kesselwagen-Belade- und Entladeanlage zum Umschlag flüssiger Kohlenwasserstoffgase in und aus speziellen Kesselwagen (KWG)
Die Projektierung, Konfiguration und Errichtung der Beladeanlagen erfolgt für:
– Neubau von Kesselwagen-Estakaden –
– Umbau von Kesselwagen-Estakaden –
Zur Rekonstruktion der bestehenden Anlagen:
Die Auslegung der Anlagen erfolgt grundsätzlich gemäß technischer Aufgabenstellung des Käufers zum Bau einer Kesselwagen-Belade- und Entladeestakade mit den Auslegungsdaten:
- Klimatische Bedingungen (SNiP 23-01-99)
- Leistungsdaten mit Tages- und Jahresleistungen
- Anlagenbetrieb mit geplanten Betriebszeiten
- Anzahl der zu beladenen Produkte und deren Umschlagsgrößen
- Technische Anforderungen und Bestandteile der zu errichtenden Anlage
- Maßnahmen zum Umweltschutz
- Besondere Anforderungen
Technologische Auslegung
Anhand der Auslegungsdaten werden die technologischen Lösungen von der Dipl.-Ing. Scherzer GmbH für den spezifischen Betrieb unter Einbeziehung „STAND DER TECHNIK“ und innovativen Lösungen in die Auslegung der Anlage eingebracht, mit den Ergebnissen:
Eingleis- oder Zweigleis-Estakade
Aufstellung der speziellen Kesselwagen (bis 32 KWG/Gleis)
Automationsgrad mit teil- oder vollautomatisierter Anlage
Nebenanlagen wie Betriebseinheiten, Lagertanks, Pumpenstation, Feuerlöschsysteme und Energieversorgung etc.
Bau- und Montage der Betriebseinheiten bei schlüsselfertigen Anlagen als Generalauftragnehmer der Dipl.-Ing. Scherzer GmbH
Inbetriebnahme mit Leistungsnachweis der Anlagen
Auslegungsdaten der Beladeanlage:
| Zweigleis Anlage bis: | 2 x 32 KWG |
| Befüllleistung/Tag: | 128 KWG/d |
| Arbeitskräfte Estakade: | 4 |
| Tageskapazität max.: | 6.780 m³/d 3.870 t/d |
| Reservezeit/Tag: | 6 Stunden/d |
| Jahreskapazität (340 Tage): | 1.315.800 t |
Beschreibung der technologischen Betriebssysteme

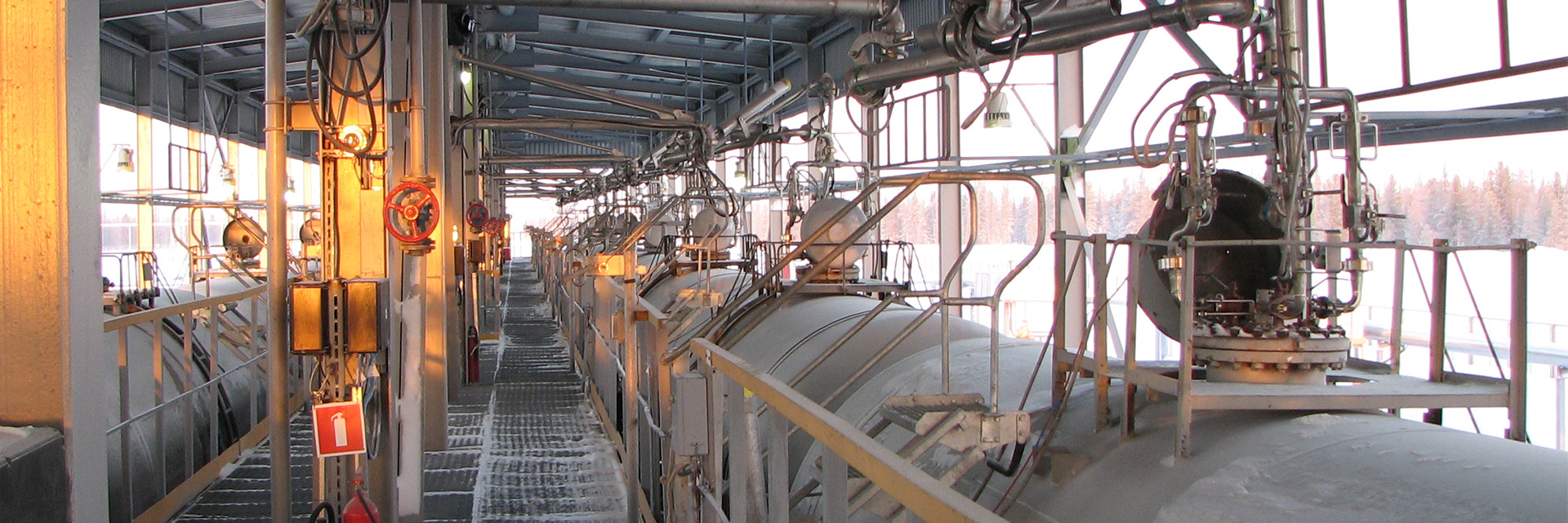

Im Einzelnen sind für die kompletten Kesselwagen-Beladeestakaden nachfolgende Betriebssysteme konzipiert. Die Zweigleis-Beladeestakade ist für max. 32 KWG/Gleis ausgerüstet. Die Kesselwagen-Begehung erfolgt über horizontal verfahrbare Klapptreppen für An- und Abkoppeln der Gelenkrohrverlader, Probenahme und Plombieren der Kesselwagen.
